简易升降类停车设备
当前位置 - 产品中心 - 基坑简易升降类

机型:基坑简易升降类停车设备

简介: 适用范围: 停车设备的上下若干车位固定成一个升降体,平时沉于地坑,地面层可以直接存取车。该设备适于地下建造,广泛应用于居民小区、机关、企事业单位、公共停车场、私人住宅等地,与环境相适应。



机型特点:

  • 构造简单、紧凑,操作方便,建造成本低、噪音小,在平面停一辆车的位置可停放2~4辆车。

  • PLC电脑控制,按钮操作,运行可靠。

  • 设有光电检测装置、急停按钮,多重安全保护。

  • 上车位的使用与普通平面车位相同。

使用说明:

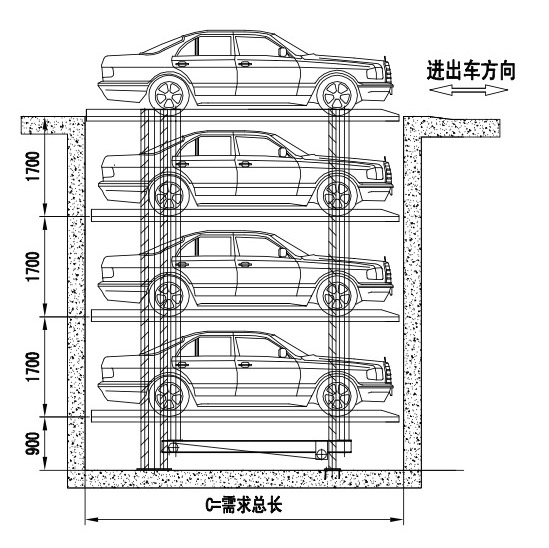

  • 每组上下若干个载车板为一体,同时做升降动作。

  • 机械下降到底的时候,上层载车板正好与地面平,此时上层车位可以进出车辆。

  • 机械上升到中间每层载车板与地面平时,机械停止运行,该层车位可以进出车辆。

  • 机械上升到顶时,最下层载车板与地面平,此时下层车位可以进出车辆。

  • 车位停完车辆后,按(复位)钮,机械下降到底。

  • 设备的前方必须是车道,司机将车辆由车道驶入,停放在载车板上。

机型说明:

  • 本机型适合设计在室外,并根据设计层数下挖基坑。进出车辆时设备向上提升,停好车辆后,设备下降到与地面平。

  • 载车板及骨架结构均安装在地面以下,地面上没有钢结构等构建物,即不会妨碍视觉感官,也不会遮挡周围建筑的采光。

  • 操作简单,只须在操作盘按下车位号,载车板自动运行至地面层,司机将车辆开入载车板停稳后,按(复位)钮,即可离开。

基坑式停车设备族中,四层简易升降停车设备是本公司研发的独有产品,在基坑式停车设备中容量最大,最为经济。




适停车种

形式

中型轿车(Z

大型轿车(D

特大型轿车(T

车辆尺寸

mm

长×宽×高

4700×1800×1450

长×宽×高

5000×1850×1550

长×宽×高

5300×1900×1550

车重(kg

1500

2000

2350

需求空间

Amm

2400

2500

2600

Bmm

7600

7900

8200

Cmm

5100

5400

5700

Dmm

1840

1940

2040

基坑深(mm)

基坑一层≥2100

基坑二层≥4300

基坑三层≥6000

驱动方式

 电机链条式

电机

功率

3.7kW

 速度

2.6m/min

电源需求

三相五线AC380V  50Hz

操作方式

按钮开关、触摸屏、磁卡、手动操作

入库方式

倒车入库  前进出库

平均存取车时间

60s
